安全光柵術語與定義全解析

在自動化設備選型時，很多人會被 “光束間距”“安全等級”“PLd” 等術語搞得暈頭轉向。作為工業安全防護的核心設備，安全光柵的專業術語直接關系到選型準確性和使用安全性。本文從基礎概念、技術參數、安全標準等維度，用通俗語言解析常見術語，附核心參數對比表，助您快速跨過 “術語門檻”，成為選型高手。

一、基礎概念術語：搞懂核心原理

1. 安全光柵（Safety Grating）

定義：通過多束紅外光形成防護平面，檢測人體或物體進入危險區域，觸發停機或報警的安全防護設備，也叫安全光幕。

通俗理解：像一道 “隱形的防護網”，光束被遮擋時立即發出安全信號，阻止設備傷害人員。

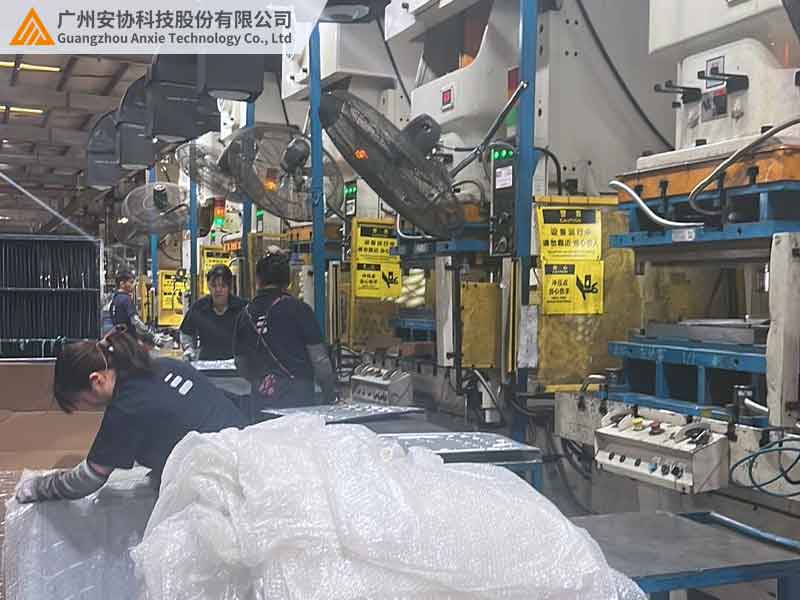

應用場景：沖床、注塑機、機器人協作區等需要人員靠近操作的設備。

2. 發射端（Emitter）與接收端（Receiver）

定義：

發射端：發射紅外光束的裝置，通常包含多個發光二極管（LED）；

接收端：接收對應光束的裝置，通過光敏元件判斷光束是否被遮擋。

通俗理解：發射端像 “信號燈”，接收端像 “眼睛”，兩者配合才能形成完整的防護平面。

注意：傳統對射式光柵需兩側安裝發射端和接收端，而 U 型光柵將兩者集成在單側。

3. 防護區域（Protective Field）

定義：安全光柵光束覆蓋的區域，當物體進入該區域并遮擋光束時，觸發防護功能。

通俗理解：相當于設備的 “安全警戒線”，一旦有人或物體觸碰，設備就會 “警覺”。

二、技術參數術語：決定防護能力

1. 光束間距（Beam Pitch）

定義：相鄰兩束紅外光之間的垂直距離，常見規格有 15mm、30mm、50mm。

通俗理解：類似防護網的 “網眼”，間距越小（如 15mm），能檢測到的物體越小（如手指）；間距越大（如 50mm），適合檢測手臂等較大物體。

應用示例：精密沖床選 15mm 檢測手指，物流分揀線選 50mm 檢測手臂。

2. 檢測距離（Detection Range）

定義：安全光柵能可靠檢測物體的最大距離，通常為 0.5-15 米。

通俗理解：光柵的 “視力范圍”，太遠會看不清（漏檢），太近可能誤判。

注意：小空間設備（如 3C 裝配線）選 200-500mm，大型機械（如龍門銑床）選 1-10 米。

3. 響應時間（Response Time）

定義：從光束被遮擋到輸出安全信號的時間，通常≤30ms。

通俗理解：光柵的 “反應速度”，越快越能減少設備慣性運動帶來的傷害（如沖床需≤15ms）。

4. 光軸（Optical Axis）

定義：每束紅外光的傳播路徑，所有光軸共同組成防護平面。

通俗理解：可以想象成多條平行的 “光線通道”，任意一條被遮擋都會觸發防護。

三、功能特性術語：看懂產品說明

1. 失效安全（Fail-Safe）

定義：當安全光柵自身故障（如斷電、光束異常）時，自動輸出停機信號，避免 “帶病運行”。

通俗理解：相當于 “自我保護機制”，哪怕設備壞了，也要先保證安全。

重要性：高危設備（如沖床）必須具備該功能，是安全等級的核心指標。

2. 抗干擾能力（Anti-Interference）

定義：抵御環境因素（如粉塵、振動、電磁信號）影響檢測精度的能力。

常見指標：

· IP 防護等級（如 IP65 防塵防水）；

· 抗電磁干擾等級（符合 EN 61000-6-2 標準）。

· 應用場景：多粉塵的水泥廠選 IP65，電磁復雜的自動化產線選雙層屏蔽線纜。

3. 分級預警（Multi-Level Warning）

定義：支持不同危險等級的響應機制，如先報警、再減速、最后停機。

通俗理解：給操作人員 “緩沖時間”，既安全又不頻繁停機影響效率。

典型應用：機器人協作區，人員靠近時先聲光報警，持續靠近則減速，觸發光柵時停機。

四、安全標準術語：看懂認證標識

1. 安全等級（Safety Level）

定義：衡量安全光柵可靠性的國際標準，常用 PL（性能等級）和 SIL（安全完整性等級）表示。

PLd/SIL2：雙回路冗余設計，單故障時仍能可靠停機，適用于沖床、注塑機等高危設備；

PLc/SIL1：單回路設計，適用于物流分揀、裝配線等普通場景。

通俗理解：等級越高，安全性越有保障，就像汽車的安全帶，高配版更可靠。

2. 單故障容錯（Single Fault Tolerance）

定義：當某一組件（如發光二極管、電路）故障時，光柵仍能保持安全狀態。

重要性：PLd/SIL2 等級必須具備該功能，避免因單個零件損壞導致防護失效。

3. EN ISO 13849-1

定義：歐洲機械安全標準，規定了安全相關部件的設計、驗證和維護要求，是安全光柵的核心認證依據。

通俗理解：相當于安全領域的 “質量認證”，通過該標準的產品更可靠。

五、安裝維護術語：確保落地效果

1. 對射式安裝（Through-Beam Installation）

定義：發射端和接收端分別安裝在設備兩側，通過對射光束形成防護平面。

適用場景：寬幅設備（如 2 米以上的輸送線），需兩側有安裝空間。

2. 單側安裝（Single-Side Installation）

定義：發射端和接收端集成在同一側（如 U 型光柵），通過反射或同側發射接收形成防護。

優勢：節省空間，適合狹窄工位（如 300mm 寬的電子裝配臺）。

3. 校準（Calibration）

定義：調整發射端與接收端的角度，確保所有光束準確對準，無漏檢盲區。

工具：激光對準儀（精度 ±0.1°），確保安裝偏差＜0.5°（高危設備）。

六、結語：術語通透，選型不愁

理解安全光柵的術語，本質是搞懂 “它如何工作”“能否勝任你的場景”。從光束間距判斷能防手指還是手臂，從安全等級確認是否適配高危設備，從安裝方式解決空間限制 —— 每個術語都是選型的 “鑰匙”。

安協安全光柵全系列通過 EN ISO 13849-1 認證，覆蓋 15-50mm 光束間距、0.5-15 米檢測距離，支持對射式、單側安裝等多種方式。立即訪問官網（www.wvufootballtickets.com）下載《術語對照手冊》，或聯系技術團隊獲取免費選型指導，讓專業術語為安全生產保駕護航。
