單邊光柵是什么？漫反射安全光柵工作原理解析

在工廠車間里逛一圈，你會發現不少設備旁裝著長條狀的裝置，有的需要兩邊對齊安裝，有的卻只在單邊固定 —— 后者就是單邊光柵。作為安全光柵的一種，它還有兩個常用名字：漫反射光柵、漫反射光柵傳感器，這三個名字指的是同一類設備。它不像對射式光柵那樣必須成對安裝，單獨一套就能完成檢測，在空間狹窄的地方特別實用。而漫反射安全光柵作為單邊光柵里的 “主力軍”，靠光的反射來判斷是否有物體闖入，原理說起來不復雜，卻藏著不少巧妙設計。

一、單邊光柵：工業防護的 “獨行俠”

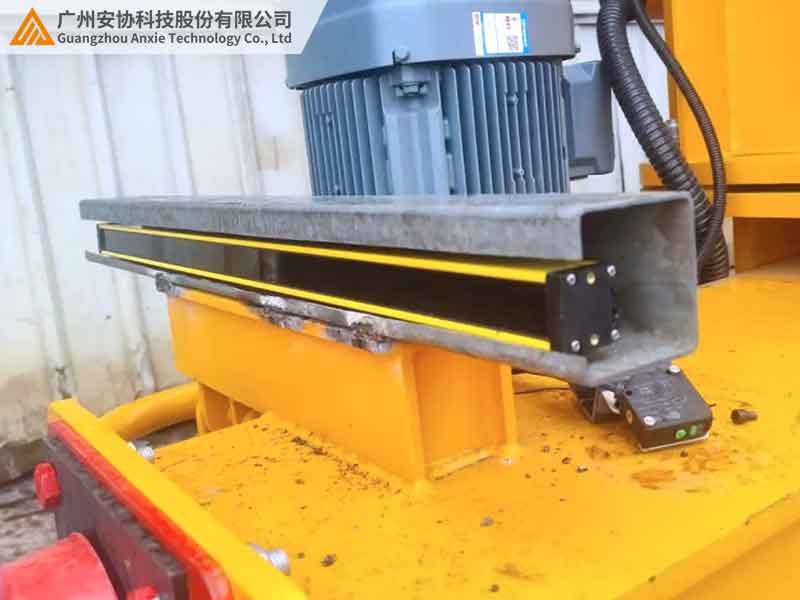

單邊光柵之所以叫 “單邊”，核心在于它把發射器和接收器集成在了同一套設備里，不用像對射式光柵那樣分別在兩邊安裝，省了不少空間和對齊的功夫。比如在沖床旁邊，只要在操作區正面裝一套，就能代替傳統的防護欄，既不影響上下料，又能實時監測是否有肢體靠近。

它的外形通常是長條狀，長度從幾十厘米到兩米不等，表面有一排細密的光點 —— 這是發射和接收光信號的 “眼睛”。有的型號還帶指示燈，綠燈亮表示正常工作，紅燈閃爍可能是檢測到物體或出了故障，一眼就能看懂狀態。

在車間里，單邊光柵的應用特別靈活：可以裝在傳送帶側面檢測物料是否到位，也能安在機器人工作站周圍防止人員誤入，甚至能固定在倉儲貨架旁，避免叉車碰撞。只要是需要非接觸式檢測的地方，它都能派上用場。

二、漫反射安全光柵的工作原理：光的 “往返之旅”

漫反射安全光柵的工作過程，就像你對著山谷喊一聲聽回聲，只不過它用的是紅外光，速度快到讓人察覺不到。

1. 發射 “編碼光信號”

光柵會持續發出經過調制的紅外光，這種光不是雜亂無章的，而是帶著特定的 “編碼”，就像快遞單上的條形碼，能和車間里的陽光、燈光區分開。這樣一來，即使在強光環境下，也不會被干擾。

2. 光的 “漫反射” 過程

當光遇到物體時，不會像鏡子那樣直線反射，而是向四面八方散開 —— 這就是 “漫反射”。其中一部分反射光會回到光柵的接收器，物體表面越粗糙，漫反射的范圍越廣，光柵就越容易接收到信號。比如檢測橡膠手套這類表面不光滑的物體，比檢測光滑的金屬片更穩定。

3. 計算與判斷

接收器收到反射光后，會根據光的 “編碼” 確認是自己發出的信號，再通過光的往返時間算出物體距離。如果距離在預設的安全范圍內，光柵就保持正常；一旦物體進入危險區域，就會立刻給設備發送信號，讓機器減速或停機。

舉個例子：當工人的手靠近沖床時，光柵發射的光被手漫反射回來，計算出距離小于 0.5 米，就會觸發沖床急停，比人反應快得多。

三、漫反射與其他類型光柵的對比

比如在食品加工車間的流水線旁，空間只夠裝一套設備，漫反射安全光柵就比對射式更合適；而在大型倉庫的通道口，需要檢測 10 米外的叉車，對射式光柵會更靠譜。

四、實際應用中的 “聰明設計”

1. 抗干擾能力

車間里的焊接火花、粉塵會干擾光信號，漫反射安全光柵通過兩種方式解決：一是用特殊濾鏡過濾雜光，二是提高光信號的強度，確保即使有粉塵遮擋，反射光也能被接收到。有個水泥廠用它檢測傳送帶，即使粉塵再多，也沒出現過漏檢。

2. 可調檢測距離

根據場景需要，能通過旋鈕或按鈕調節檢測距離。比如在裝配線旁，可能只需要檢測 1 米內的物體；而在 AGV 機器人周圍，可能要覆蓋 3 米范圍。安協科技的漫反射安全光柵檢測距離能達到 0-6 米，調節起來很方便。

3. 多級防護

有的光柵支持設置多個檢測區域，比如 2 米外預警、1 米內報警、0.5 米內急停，讓設備根據物體距離逐步響應，既安全又不影響生產效率。

五、常見問題：原理帶來的特性

1. 為什么黑色物體也能檢測到？

雖然黑色會吸收部分光線，但漫反射安全光柵會增強發射光的強度，只要有少量光反射回來，就能被檢測到。不過檢測距離可能比白色物體稍近，實際使用時可以適當調近一點。

2. 下雨天在戶外能用嗎？

如果是 IP67 及以上防護等級的型號，雨水不會影響內部元件，但雨滴可能會反射光信號導致誤報，所以戶外使用最好加個防護罩。

3. 光束間隙會漏檢嗎？

正規廠家的光柵光束間隙通常在 10-30 毫米，小到手指粗細的物體都能擋住光束，除非物體細得像頭發絲，否則不會漏檢。

六、結語

單邊光柵是工業安全防護里的 “靈活派”，而漫反射安全光柵靠光的漫反射原理，把復雜的檢測過程變得簡單高效。它不用成對安裝，能適應各種不規則物體，還能在狹窄空間里發揮作用，難怪在車間里越來越常見。

安協科技的漫反射安全光柵在抗干擾、檢測距離調節等方面做了不少優化，能應對車間里的各種復雜環境。如果想了解哪種型號適合自家設備，歡迎訪問官網 www.wvufootballtickets.com ，看看實際案例里的用法，或許能找到合適的方案。
