單邊光柵的輸出方式有多少種

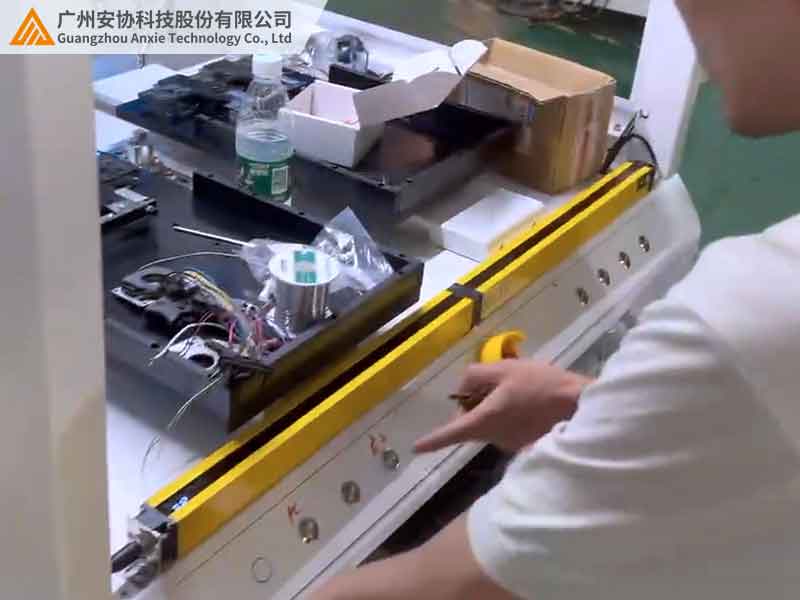

在浙江一家電子組裝廠的車間里，剛換上的單邊光柵總跟流水線控制器 “鬧別扭”—— 光柵檢測到物體時，控制器沒反應。師傅們排查半天才發現，是光柵的輸出方式和控制器不匹配：光柵用的是 NPN 輸出，而控制器只認 PNP 信號。單邊光柵的輸出方式就像設備之間的 “語言”，選對了才能順暢溝通，選錯了再先進的設備也發揮不了作用。目前常見的輸出方式有四種，各有各的脾氣和適用場景。

一、開關量輸出：最常用的 “簡單語言”

開關量輸出是單邊光柵里最基礎也最常用的 “表達方式”，就像電燈開關，只有 “開” 和 “關” 兩種狀態：檢測到物體時輸出信號（比如導通），沒檢測到時無信號（比如斷開）。它又分兩種 “方言”，適配不同的控制器。

1. NPN 輸出

這種輸出方式就像 “拉低電位”—— 光柵內部的三極管導通時，信號端會和 0V 電源接通，把電壓拉低到接近 0V，告訴控制器 “有情況”。它就像用 “低電壓” 說話，適合和日系 PLC（比如三菱、歐姆龍）搭配，在電子、精密儀器車間里很常見。

江蘇一家半導體廠的光刻車間，用 NPN 輸出的單邊光柵檢測硅片位置，每當硅片偏離軌道，光柵就輸出低電平信號，PLC 收到后立刻讓傳送帶停下，反應速度比人工監控快 10 倍。

2. PNP 輸出

和 NPN 相反，PNP 輸出是 “拉高電位”—— 檢測到物體時，信號端會和 24V 電源接通，輸出接近 24V 的高電壓。這種 “語言” 更對歐系 PLC（比如西門子、施耐德）的 “胃口”，在汽車零部件、重型機械廠用得較多。

兩種開關量輸出都很 “直白”，接線簡單（通常只需要 3 根線：電源正、電源負、信號線），成本也低，但缺點是只能傳遞 “有無物體” 的信息，沒法告訴設備 “物體離多遠”。

二、模擬量輸出：能 “說清距離” 的連續信號

有些場景光知道 “有無” 還不夠，得知道 “多遠”。比如 AGV 小車避障時，需要根據物體距離調整減速幅度，這時候單邊光柵就得用模擬量輸出 —— 像溫度計顯示溫度那樣，用連續變化的信號表示距離。

1. 電壓輸出（0-10V）

物體離得越近，輸出電壓越低；離得越遠，電壓越高。比如檢測距離 0-6 米的光柵，物體在 0 米時輸出 0V，3 米時輸出 5V，6 米時輸出 10V。這種方式適合短距離傳輸（比如 10 米內），在倉儲貨架的防撞檢測中常用。

2. 電流輸出（4-20mA）

電流信號比電壓信號更 “抗干擾”，適合長距離傳輸（幾十米甚至上百米）。物體在最遠處時輸出 4mA，最近處輸出 20mA，中間距離按比例變化。在水泥廠的長傳送帶旁，粉塵多、線路長，電流輸出的光柵比電壓輸出的穩定得多。

模擬量輸出能傳遞更豐富的信息，但需要控制器支持模擬量輸入，接線也比開關量復雜些，成本相對高一點。

三、數字量輸出：能 “傳數據” 的高級對話

數字量輸出就像設備之間發 “短信”，能傳遞具體的數字信息，比如 “檢測距離 3.2 米”“第 5 束光被遮擋”。最常用的是 RS485 接口，通過 Modbus 協議通信，一根線就能傳多種數據，適合需要聯網監控的場景。

山東一家輪胎廠的硫化車間，8 臺硫化機旁都裝了單邊光柵，用 RS485 數字量輸出連到中控室。屏幕上能實時顯示每臺光柵的檢測距離、工作狀態，哪臺出了故障，中控室立刻就能知道，不用師傅們挨個去查，維護效率提高了一大截。

數字量輸出的缺點是需要設置通信協議，對操作人員有一定技術要求，不像開關量那樣 “插上就能用”。

四、特殊輸出：應對復雜場景的 “定制語言”

有些工業場景比較特殊，需要單邊光柵用更特別的方式 “說話”。比如在防爆車間，光柵得用本安型輸出，信號經過安全柵隔離，防止電火花引發危險；在快速流水線（比如飲料灌裝線），需要脈沖輸出，每檢測到一個瓶子就發一個脈沖，方便計數器統計數量。

還有些光柵支持雙輸出 —— 同時帶開關量和數字量輸出，既能直接控制設備停機，又能給中控室傳數據，像個 “雙語翻譯”，在自動化程度高的車間很受歡迎。

單邊光柵輸出方式對比表

五、選對輸出方式的三個小技巧

1.看控制器 “懂哪種語言”：先查設備控制器的輸入類型，是 NPN 還是 PNP，支持模擬量還是數字量，別買回去 “對不上話”。

2.算傳輸距離：開關量和模擬量電壓輸出適合短距離（10 米內），電流輸出和數字量能傳得更遠（50 米以上），遠距離傳輸優先選 RS485 數字量。

3.想清楚要傳什么信息：只需要 “停機 / 不停機” 信號，選開關量就行；要知道距離或多組狀態，就得選模擬量或數字量。

安協科技的單邊光柵支持多種輸出方式，還能根據車間需求定制，比如給需要雙輸出的客戶做 “開關量 + RS485” 組合，既滿足設備控制，又方便中控監控。

結語

單邊光柵的輸出方式?jīng)]有 “最好”，只有 “最合適”。就像人與人溝通，說對了語言才能高效協作。選的時候多看看設備控制器、傳輸距離和信息需求，實在拿不準，也可以把車間情況告訴安協科技的工程師，他們會幫忙推薦合適的 “語言”。想了解更多輸出方式的接線圖或兼容表，歡迎訪問官網 www.wvufootballtickets.com 查詢。
