沖床模具刃口安全光柵安裝點

沖床模具的刃口是整個設備最危險的區域，金屬板材在這里被快速沖壓、裁切，瞬間沖擊力可達數噸。一旦操作員的手或工具靠近，后果不堪設想。安全光柵的安裝點是否精準，直接決定了防護效果 —— 離刃口太遠會有防護盲區，太近又可能被模具碰撞。只有讓光柵的 “光墻” 恰好包圍刃口的運動范圍，才能在保障安全的同時不影響作業。

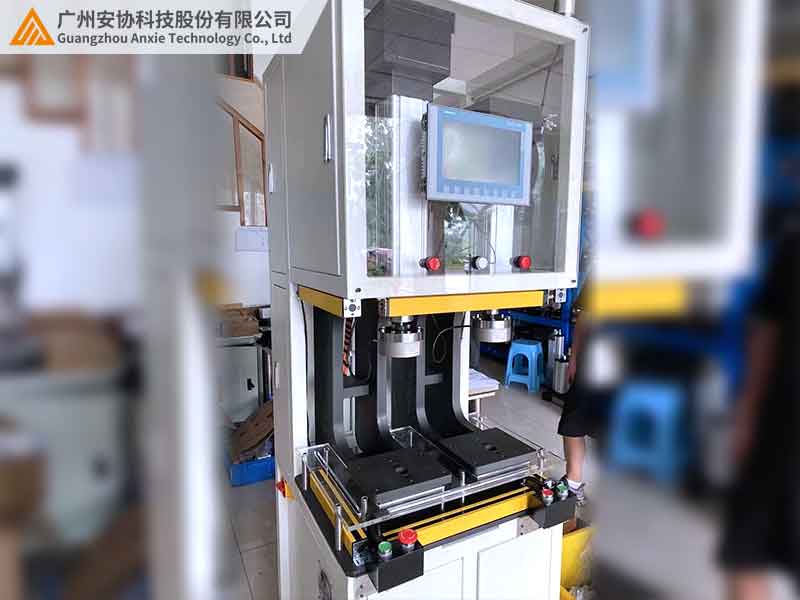

一、安裝點的核心原則：“貼緊刃口，覆蓋全行程”

沖床模具刃口的危險范圍包括兩部分：一是上下模具閉合時的咬合區域，二是滑塊帶動上模運動的整個垂直路徑。安全光柵的安裝點必須滿足這兩個要求：

（一）水平距離：離刃口 5-15 厘米

光柵的發射器和接收器應固定在工作臺邊緣，距離模具刃口的水平距離控制在 5-15 厘米。這個距離既能避免模具運動時碰撞光柵，又能確保手部剛靠近刃口就被檢測。某小型沖床廠曾將光柵裝在離刃口 30 厘米處，操作員伸手調整工件時，手已接近刃口但未被檢測，險些發生事故，調近位置后隱患消除。

（二）垂直覆蓋：從臺面到滑塊最高點

光柵的光束要從工作臺面開始，向上延伸至滑塊運動的最高點。無論滑塊處于下行沖壓還是上行復位狀態，只要有肢體進入刃口周圍的垂直空間，就能被光束捕捉。對于可更換不同高度模具的沖床，光柵高度需大于最大模具高度 10 厘米以上，避免換模后出現防護漏洞。

二、不同類型沖床的安裝點選擇

（一）開式沖床：側重工作臺兩側

開式沖床的模具刃口暴露在外，操作員多從正面或側面上料。安全光柵應垂直安裝在工作臺兩側的立柱上，發射器與接收器分別固定，光束從工作臺面向上延伸，形成一道 “豎直光墻”，完全覆蓋模具的左右兩側。

若沖床臺面較寬（超過 80 厘米），可在正面再加裝一組光柵，與兩側的光柵形成 “U 型防護”，避免從正面伸手進入刃口。某五金廠的 1 米寬開式沖床，用這種方式實現了 360° 無死角防護。

（二）閉式沖床：適配狹小操作空間

閉式沖床的兩側有固定框架，操作空間較窄，適合在框架內側安裝小型光柵。光束間距可設為 10 毫米，既能檢測手指粗細的物體，又不會因空間狹小導致誤報。安裝時要注意避開模具更換的路徑，方便裝卸模具時不拆卸光柵。

（三）高速精密沖床：靠近上模運動軌跡

高速沖床的滑塊運動頻率高（每分鐘可達 100 次以上），安全響應時間要求更短。光柵安裝點應盡量靠近上模的運動軌跡，在滑塊下行至離臺面 10 厘米前就能檢測到危險，預留足夠的制動時間。某電子元件沖床用這種方式，將安全響應時間縮短到 0.08 秒，比行業標準快 20%。

三、特殊模具的安裝點調整

四、安裝后的校驗方法

1.遮光測試：用薄紙板從不同方向靠近模具刃口，觀察光柵是否立即觸發沖床停機，重點檢查角落和邊緣區域；

2.換模測試：安裝最大高度的模具，模擬沖壓過程，確保光柵光束能覆蓋模具頂部；

3.振動測試：連續沖壓 50 次后，檢查光柵是否因振動移位，光路是否依然對準。

五、結語

沖床模具刃口安全光柵的安裝點，核心是 “精準包圍危險區”。根據沖床類型、模具尺寸調整水平距離和垂直高度，才能讓光墻既不影響上料，又能在危險來臨時 “秒響應”。正確的安裝點選擇，是安全光柵發揮作用的前提。
