單邊光柵上下支架安裝要點

單邊光柵的檢測精度和穩定性，除了設備本身的性能，很大程度上取決于上下支架的安裝是否規范。支架就像光柵的 “腿腳”，沒固定好，設備容易晃動、角度偏移，輕則導致檢測不準，重則引發安全隱患。安協科技的安裝師傅們常說：“支架裝得牢，光柵才能站得穩，干活才靠譜。” 尤其是上下支架的配合，每個細節都不能馬虎。

一、支架選型：承重和材質要 “對癥”

選對支架是安裝的第一步，不同場景對支架的承重、材質要求差別很大。

車間里的單邊光柵，上下支架得能扛住設備重量和日常震動。普通光柵重量在 1-3 公斤，用厚度 2 毫米以上的冷軋鋼板支架就行；如果是帶防護罩的重型光柵（重量超過 5 公斤），支架厚度至少要 3 毫米，還得加加強筋，防止長期受力變形。某機械廠曾用薄鐵皮支架裝重型光柵，半年后支架彎曲導致光柵角度偏移，頻繁誤報，換成加厚鋼板支架后才解決問題。

戶外安裝的支架，材質必須防銹。鍍鋅鋼板或不銹鋼支架是首選，能抵抗雨水、濕氣侵蝕。海邊車間或多雨地區，哪怕是上下支架的螺絲，都得用不銹鋼材質，不然銹死之后想調整角度都難。

二、上下位置對齊：光束要在 “同一條線”

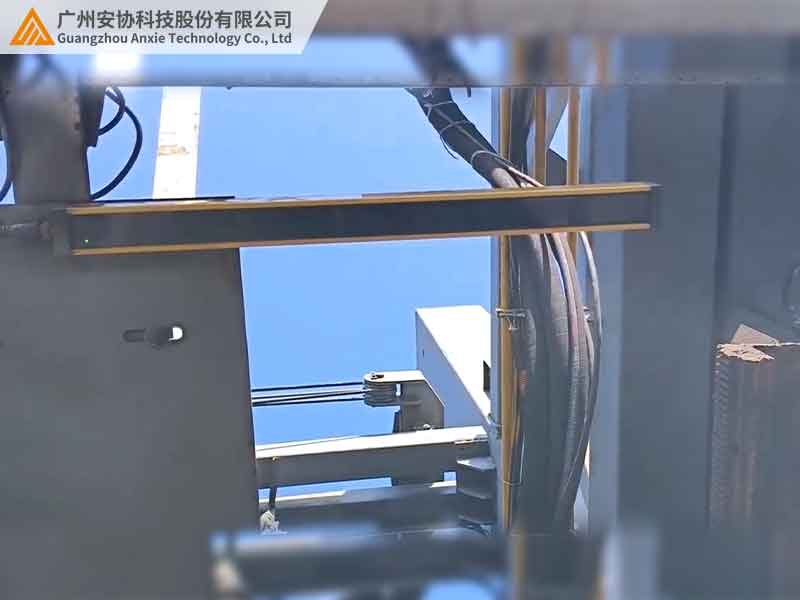

單邊光柵的上下支架安裝，核心是讓光柵的發射端和接收端保持在同一垂直平面，光束路徑不偏移。

上下支架的中心點要在同一條垂直線上，偏差不能超過 3 毫米。可以先在安裝位置畫一條豎直線，再分別固定上下支架，用水平儀校準支架的垂直度。某電子廠的流水線，因為上下支架偏差了 5 毫米，導致光束部分被遮擋，檢測距離縮短了一半，重新對齊后才恢復正常。

支架高度要根據檢測范圍調整。比如檢測地面到 1.5 米高的區域，下支架底部離地面 10-15 厘米，上支架頂部略高于 1.5 米，確保光束能完整覆蓋目標區域。如果上下支架高度差太小，檢測范圍會被壓縮；太高又可能超出設備的有效檢測角度，出現邊緣盲區。

三、固定方式：螺絲和安裝面要 “咬得牢”

支架固定不牢，設備很容易在震動中移位，尤其是上下支架的連接點和與墻面 / 設備的固定點，必須 “雙保險”。

支架與安裝面（墻面、設備立柱）的連接，要用膨脹螺絲或高強度螺栓。磚墻或混凝土墻面，選 8 毫米直徑的膨脹螺絲，鉆孔深度比螺絲長度多 5-10 毫米，確保擰入后拔不出來；金屬設備上固定，用配套的機牙螺絲，擰入深度至少是螺絲直徑的 3 倍，比如 6 毫米螺絲要擰入 18 毫米以上。

上下支架與光柵的連接，螺絲要加防松墊片。車間設備震動大，普通螺絲容易松動，加上彈簧墊片或防松螺母，能大大降低松動概率。某汽車車間的光柵，因為下支架螺絲沒加墊片，三個月后松動導致設備傾斜，檢測光束偏離了目標區域，幸好及時發現沒造成事故。

四、防震動和緩沖：減少外界干擾

車間里的機器震動、人員碰撞，都可能通過支架傳遞給光柵，影響檢測穩定性，上下支架的防震設計很重要。

支架與安裝面之間可加橡膠緩沖墊（厚度 3-5 毫米），能吸收部分震動。沖壓車間、鍛造車間等震動強烈的地方，緩沖墊還能選硬度高的丁腈橡膠，防震效果更好。某五金廠在沖床旁裝光柵，沒加緩沖墊時設備震動導致檢測信號忽強忽弱，加裝后穩定性明顯提升。

上下支架的連接處，別擰得太緊。留一絲活動余量，配合橡膠墊圈，能減少支架因溫度變化熱脹冷縮產生的應力，避免長期使用后出現裂紋。

五、不同場景的安裝要點對比

六、調試和驗收：細節決定成敗

安裝完上下支架后，別急著投入使用，幾個調試步驟不能少：

1.晃動測試：用手輕輕晃動上下支架，觀察光柵是否穩定，無明顯位移。如果晃動幅度超過 2 毫米，說明固定不牢，需要重新加固。

2.角度校準：用激光投線儀檢查光柵的垂直度，確保光束路徑垂直于地面或檢測平面，偏差大時通過支架的調節孔微調。

3.模擬檢測：用不同高度的物體在檢測范圍內移動，觀察光柵是否能穩定響應，邊緣區域是否有漏檢，有問題及時調整支架高度或角度。

某食品廠的包裝線，安裝后發現頂部區域檢測不穩定，排查后發現上支架輕微傾斜，調整角度后所有區域都能正常檢測了。

七、日常維護：支架也要 “定期體檢”

支架的維護和光柵本身一樣重要，尤其是上下支架的連接處和固定點：

· 每月檢查一次螺絲是否松動，尤其是震動大的車間，發現松動及時擰緊。

· 戶外支架每季度清潔一次，去除表面的灰塵、雜物，檢查是否有銹蝕，銹蝕處及時補漆或更換。

· 更換光柵時，先檢查支架是否完好，有變形、裂紋的要及時更換，別將就著用。

結語

單邊光柵上下支架的安裝，看似是簡單的固定工作，實則影響著設備的整體性能。從選型、對齊到固定、防震，每個環節都做到位，才能讓光柵在長期使用中保持穩定精準。

安協科技提供配套的上下支架和專業安裝指導，根據不同場景推薦最合適的安裝方案。想了解更多支架選型和安裝細節，訪問官網 www.wvufootballtickets.com 就能獲取詳細資料。
